聚氨酯发泡机的基本原理与分类

聚氨酯发泡机是通过精确控制异氰酸酯与多元醇的化学反应，实现原料混合、发泡和固化的专业设备。根据工作压力不同，可分为高压发泡机和低压发泡机两大类。高压发泡机（如弗雷特FLT.R系列）采用撞击混合技术，在150-200bar压力下实现原料分子级混合，泡孔更均匀，适用于高精度要求的汽车座椅生产4。低压发泡机则通过机械搅拌混合，成本较低，多用于对泡孔结构要求不严格的一般制品。

根据原料组分数，发泡机又可分为双组份、三组份和多组份系统。汽车座椅坐垫制造多采用三组份发泡机，可同时处理异氰酸酯、多元醇和第三组分（如阻燃剂、开孔剂等），通过调整配方参数生产不同密度（通常30-60kg/m³）、硬度和颜色的制品。例如，广东弗雷特机电的三组份高压发泡机配备高精度柱塞计量泵，比例调节范围达1:3~3:1，可满足汽车座椅从软质靠背到高回弹坐垫的多样化需求。

汽车座椅坐垫的聚氨酯发泡生产工艺

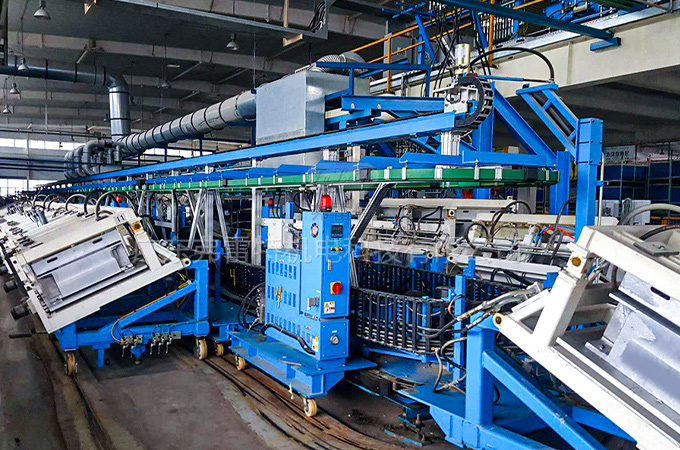

汽车座椅坐垫的工业化生产通常采用自动化发泡生产线，主要包含原料准备、模具处理、浇注发泡、固化成型和后处理五大环节。以弗雷特机电的26工位环形发泡线为例，其工艺流程为：人工涂脱模剂→放置骨架和附件→机械臂精准浇注→模架自动合模→加热固化（100-120℃, 5-8分钟）→开模取件→真空破泡处理。

转盘式生产线是另一种高效布局方式，直径可达9米，配置20个气动模架，由PLC控制实现自动开合与旋转定位。机械臂浇注系统通过轨迹编程实现复杂形状坐垫的均匀填充，如电动车坐垫的曲面造型15。真空破泡机是提升产品质量的关键设备，通过负压振动消除泡沫内部气泡，改善坐垫的回弹性和耐久性。

在原料方面，汽车座椅泡沫通常采用高回弹聚氨酯体系（HR PU），添加阻燃剂满足FMVSS 302防火标准。近年来的技术发展使生物基多元醇（如蓖麻油衍生物）占比提升至20%-30%，既降低碳排放，又保持优异的力学性能。

聚氨酯发泡坐垫的技术优势

相比传统填充材料，聚氨酯发泡坐垫具有多维性能优势：

舒适性：通过调节异氰酸酯指数（通常0.95-1.05）可获得从慢回弹记忆棉到高回弹支撑的不同触感。开孔率>90%的结构确保良好透气性，长时间乘坐不易闷热。

安全性：泡沫的缓冲性能可降低碰撞时乘员受伤风险。现代配方通过添加石墨等填料，使燃烧速率≤100mm/min，满足汽车防火要求。

耐久性：优质PU泡沫经过10万次压缩测试后硬度变化率<10%，远优于海绵等材料。真空破泡工艺进一步延长使用寿命。

设计自由度：发泡模具可成型复杂曲面，实现一体式坐垫（如带侧翼的运动座椅），减少后续组装工序。皮革真空吸塑工艺使表面直接包覆，省去喷胶步骤。

生产效率：现代转盘生产线节拍可达2-3分钟/模，日产量突破万件。如某广州汽配企业采用弗雷特三组份生产线后，人工成本降低40%，不良率控制在0.5%以下。

行业发展趋势与挑战

汽车座椅发泡技术正朝着智能化和绿色化方向快速发展：

数字化生产：新一代发泡机集成西门子PLC和HMI界面，实时监控温度、压力、流量等200+参数，通过大数据分析优化工艺窗口。如领新机械的智能系统可自动补偿原料粘度变化，确保批次稳定性。

环保创新：水性聚氨酯技术逐步替代溶剂型体系；物理发泡剂从HCFC-141b转向液态CO₂或HFO-1233zd，全球变暖潜能值（GWP）降低99%。汉普松机械开发的生物基PU泡沫已应用于高端车型。

定制化解决方案：针对新能源汽车的轻量化需求，开发密度更低（25-35kg/m³）但强度更高的纳米复合泡沫；智能座椅集成压力传感泡沫，可自动调节支撑区域。

行业面临的挑战包括原料价格波动（MDI受原油影响大）、VOCs排放标准趋严（如中国GB 24409-2020），以及回收难题（目前化学降解法成本较高）。未来，闭环回收系统和模块化发泡设备将成为竞争焦点。
